「住宅用火災警報器」の設置例

は、住宅用火災警報器又は住宅用火災報知設備を示す。
（台所についても熱感知器などの設置に努めてください。）

平屋建住宅設置例

就寝の用に供する居室が
1室のみの場合

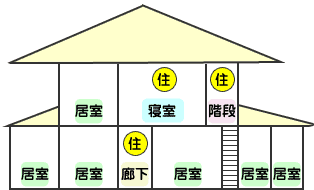

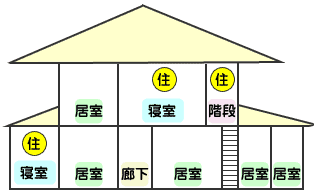

2階建住宅設置例

就寝の用に供する居室が1階に
1室のみの場合

就寝の用に供する居室が
2階に1室のみの場合

就寝の用に供する居室が
1階、2階に各1室のみの場合

3階建住宅設置例

就寝の用に供する居室が
3階の1室のみの場合

就寝の用に供する居室が
1階及び3階の場合

就寝の用に供する居室が
1階の1室のみの場合

1つの階に7平方メートル以上の居室が5以上存する住宅設置例

就寝の用に供する居室が
1階及び2階の場合

就寝の用に供する居室が
2階に1室の場合

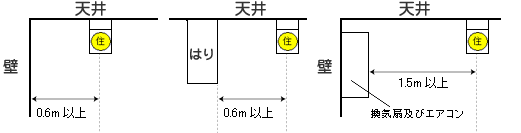

天井に設置する場合

壁又ははりから0．6メートル以上離れた位置に設置する。
換気扇やエアコン等の吹き出し口から1．5メートル以上離れた位置に設置する。

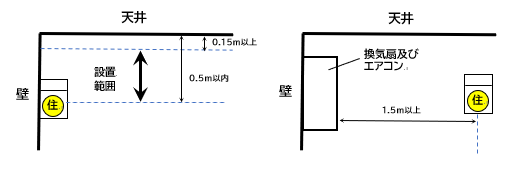

壁に設置する場合

天井から0.15メートル以上、0.5メートル以内の位置に設置する。
天井に設置する場合と同様に、換気扇やエアコン等の吹き出し口から1．5メートル以上離れた位置に設置する。
